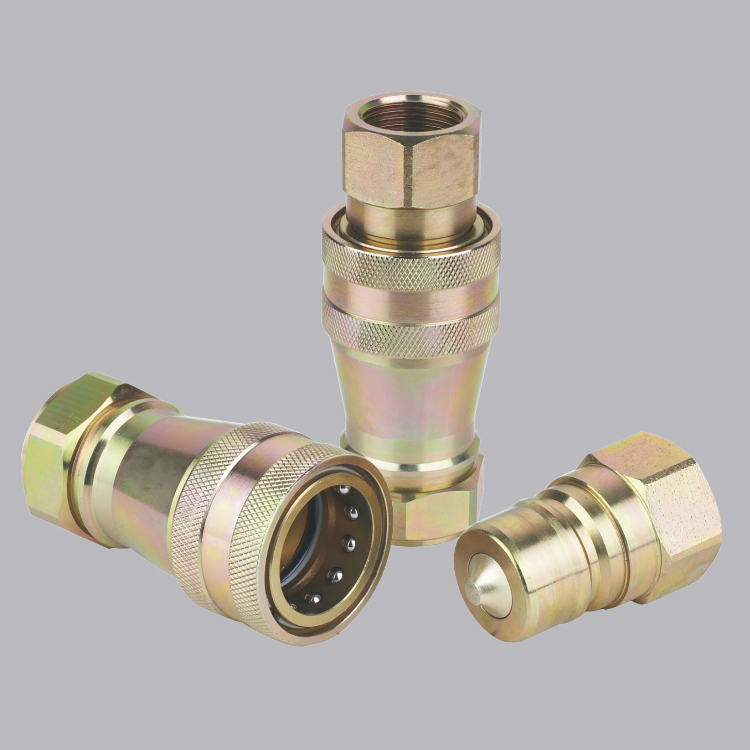

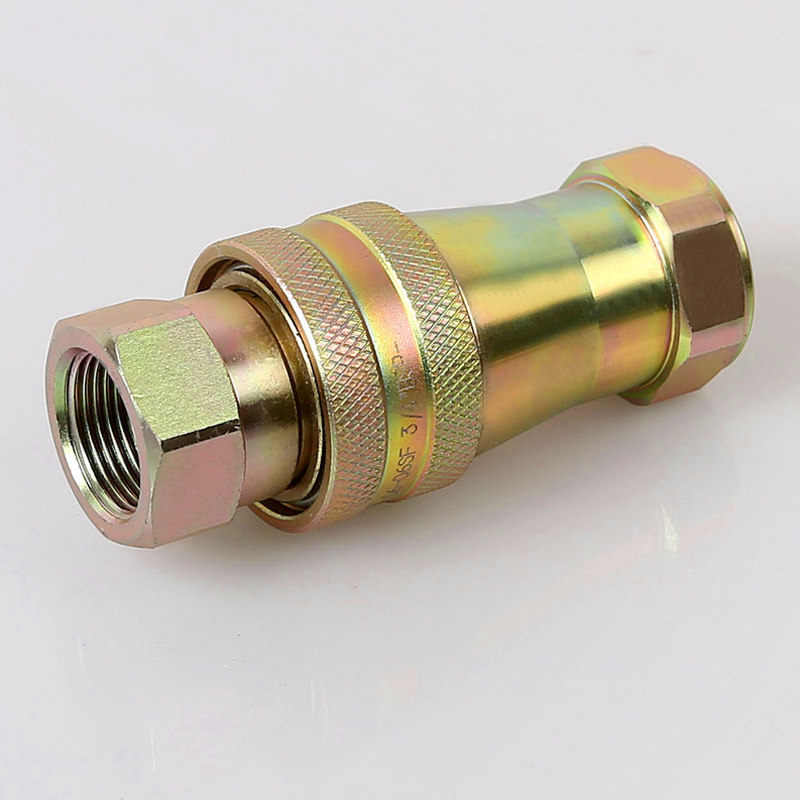

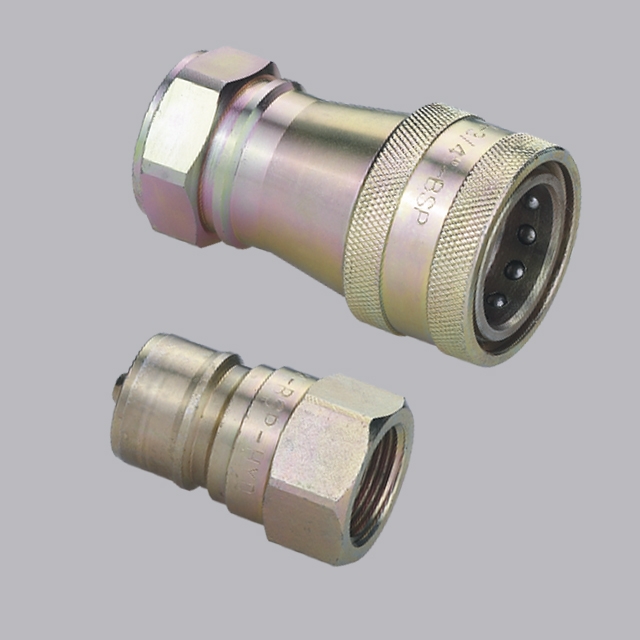

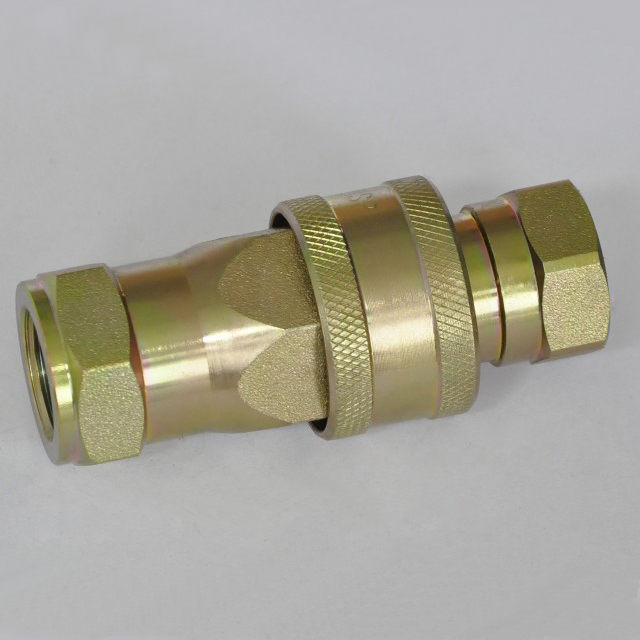

ISO7241-A S6 CLOSE TYPE快連接配件(Steel)

ISO7241-A S6 CLOSE TYPE快連接配件(Steel)



身體尺寸()	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定的壓(PSI)	5000	4000	4000	3000	3000	3000	2000年	2000年
評価される流れ(GPM)	3	6	12	28	50	88	220	240
溫度Range (stdのシール)	-20℃への+ 80℃
標準シール材料	NBR

S6 Seriesのカップリング機能:
使用できる1.Poppet弁連結を解かれた漏出を防ぐため。
2.Poppet弁は、流れをexpeditely保つ評価される働き圧力の內でつながれたとき、自動的に開く。
3.Critical部品は耐久性のために堅くなる。
4.Dependable球ロックのメカニズムは合う半分を一緒に保持する。
固體棒在庫から機械で造られる5.Socketおよびプラグは精密である。
6.S1シリーズはISO7241-Aの標準に合致する。
PARKER 6600 Series、FASTER ANV Series、AEROQUIP 5600 SeriesおよびHANSEN HA 15000 Seriesの7.Compatible。

Demension:




部品番號	ISO	糸	L	L1	L2	D1	D2	CH1	CH2
S6-02	6.3	1/4	71	50	35.5	26	11.8	19	19
S6-03	10	3/8	76	56	36.5	31.5	17.2	22	22
S6-04	12.5	1/2	90	66	44	39	20.5	27	27
S6-06	20	3/4	108	80	56	48	29	34	34
S6-08	25	1	119	93.5	59.5	58	34.3	41	41
S6-10	31.5	1 -1/4	140	105	70	69	45	50	50
S6-12	40	1 -1/2	150	115	75	74	55	56	56
S6-16	50	2	216	131	82	94	65.1	77	77
